تفاوت کابل شبکه UTP و SFTP در چیست؟

lazy

در دنیای شبکه‌های کامپیوتری، انتخاب نوع کابل مناسب برای انتقال داده‌ها بسیار مهم است. دو نوع کابل متداول که در این زمینه استفاده می‌شوند، کابل‌های UTP (Unshielded Twisted Pair) و SFTP (Shielded Foiled Twisted Pair) هستند. در این وبلاگ، به بررسی تفاوت‌های این دو نوع کابل و کاربردهای آن‌ها می‌پردازیم.

download 3 1

استاندارد نام گذاری کابل های شبکه

کابل‌های شبکه معمولاً بر اساس استانداردهای IEEE و TIA/EIA نام‌گذاری می‌شوند. این استانداردها شامل مشخصات فنی و عملکردی کابل‌ها هستند. روش

نام‌گذاری کابل‌های شبکه به طور کلی بر اساس استانداردهای خاصی انجام می‌شود که شامل مشخصات فنی، نوع کابل، و ویژگی‌های آن است.

کابل‌های شبکه معمولاً با استفاده از مشخصات فنی مانند سرعت انتقال داده، پهنای باند، و نوع اتصال نام‌گذاری می‌شوند. به عنوان مثال:

  • Cat5e: کابل‌های UTP که از استاندارد Cat5e پیروی می‌کنند و می‌توانند سرعت انتقال داده تا ۱ گیگابیت بر ثانیه را پشتیبانی کنند.
  • Cat6: کابل‌های UTP که از استاندارد Cat6 پیروی می‌کنند و می‌توانند سرعت انتقال داده تا ۱۰ گیگابیت بر ثانیه را پشتیبانی کنند.

کابل‌ها همچنین ممکن است بر اساس کاربرد خاص خود نام‌گذاری شوند، مانند:

  • کابل‌های شبکه محلی (LAN): برای اتصال دستگاه‌ها در یک شبکه محلی.
  • کابل‌های شبکه گسترده (WAN): برای اتصال شبکه‌های مختلف در مسافت‌های طولانی.
images 8

انواع کابل های شبکه

کابل‌های شبکه به چند دسته اصلی تقسیم می‌شوند که هر کدام نام‌گذاری خاص خود را دارند:

UTP (Unshielded Twisted Pair):

کابل‌هایی که از جفت سیم‌های پیچیده شده بدون شیلد تشکیل شده‌اند.

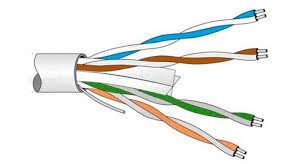

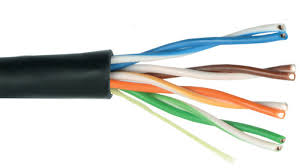

ساختار کابل شبکه UTP :

کابل UTP از جفت سیم‌های مسی پیچیده شده تشکیل شده است. این جفت‌ها به گونه‌ای طراحی شده‌اند که تداخل الکترومغناطیسی را کاهش دهند. و برخلاف کابل‌های S/FTP یا F/UTP، کابل UTP هیچ نوع شیلدی برای محافظت در برابر تداخل الکترومغناطیسی ندارد، که این ویژگی آن را به کابل “غیر محافظت شده” تبدیل می‌کند.

download 4 1

STP (Shielded Twisted Pair):

کابل‌هایی که از جفت سیم‌های پیچیده شده با شیلد تشکیل شده‌اند. کابل STP به عنوان یک گزینه مناسب برای شبکه‌های حساس به نویز و تداخل شناخته می‌شود. اگرچه هزینه و پیچیدگی نصب آن بیشتر از کابل‌های UTP است، اما مزایای آن در کیفیت سیگنال و کاهش تداخل می‌تواند به بهبود عملکرد شبکه کمک کند. انتخاب بین کابل STP و UTP باید با توجه به نیازهای خاص شبکه و شرایط محیطی انجام شود.

ساختارکابل شبکه STP :

کابل STP شامل جفت سیم‌های مسی پیچیده شده است که به دور آن‌ها یک لایه شیلد (معمولاً از جنس فویل یا بافته شده) قرار دارد. این شیلد به کاهش تداخل الکترومغناطیسی کمک می‌کند. و شیلد موجود در کابل STP می‌تواند به صورت جداگانه برای هر جفت سیم یا به عنوان یک شیلد کلی برای کل کابل طراحی شود. این ویژگی به کاهش نویز و تداخل کمک می‌کند.

images 1 3

S/FTP (Shielded Foiled Twisted Pair):

کابل S/FTP به عنوان یک گزینه عالی برای شبکه‌های حساس به نویز و تداخل شناخته می‌شود. با وجود هزینه و پیچیدگی نصب بیشتر، مزایای آن در کیفیت سیگنال و کاهش تداخل می‌تواند به بهبود عملکرد شبکه کمک کند. انتخاب بین کابل S/FTP و سایر انواع کابل‌ها باید با توجه به نیازهای خاص شبکه و شرایط محیطی انجام شود.

ساختار کابل شبکه S/FTP :

کابل S/FTP شامل چندین جفت سیم مسی پیچیده شده است که هر جفت دارای یک لایه فویل (شیلد) است و همچنین کل کابل نیز یک شیلد کلی دارد. این طراحی به کاهش تداخل الکترومغناطیسی کمک می‌کند.

download 5 1

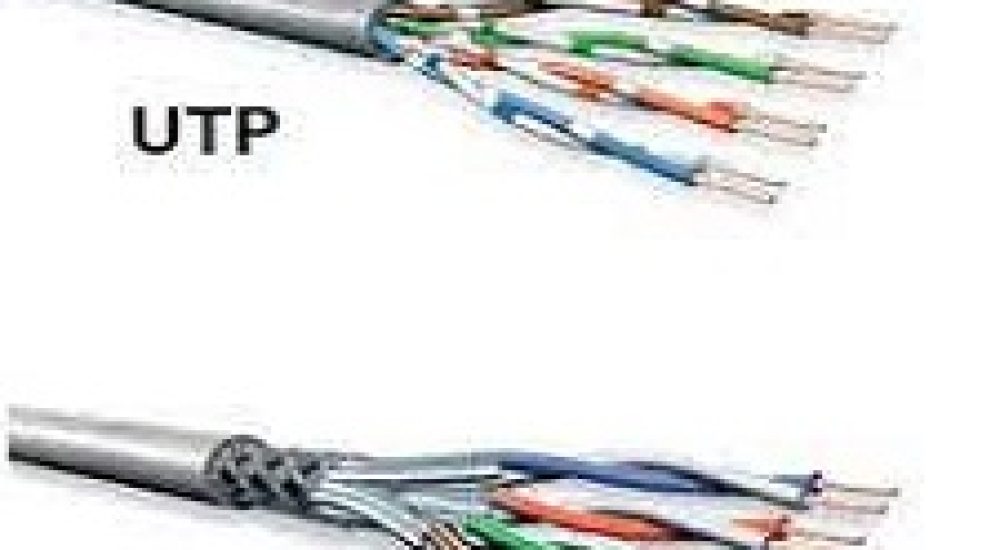

مقایسه کابل های شبکه UTP و SFTP

مقایسه از نظر ساختار و طراحی :

کابل UTP:

کابل‌های UTP از جفت سیم‌های مسی پیچیده شده تشکیل شده‌اند که هیچ نوع شیلدی برای محافظت در برابر تداخل الکترومغناطیسی ندارند. این طراحی ساده باعث کاهش هزینه و سهولت در نصب می‌شود.

کابل SFTP:

کابل‌های SFTP دارای شیلد و پوشش محافظ هستند که از جفت سیم‌ها در برابر تداخل الکترومغناطیسی و نویز محافظت می‌کند. این شیلد معمولاً از یک لایه فویل و یک شیلد کلی برای کل کابل تشکیل شده است.

download 6 1

مقایسه ازنظر حفاظت در برابر تداخل:

کابل UTP:

به دلیل عدم وجود شیلد، کابل‌های UTP در برابر تداخل و نویز آسیب‌پذیرتر هستند. این کابل‌ها معمولاً در محیط‌های با نویز کم و در شبکه‌های خانگی و اداری استفاده می‌شوند.

کابل SFTP:

با وجود شیلد، کابل‌های SFTP به طور قابل توجهی در برابر تداخل الکترومغناطیسی مقاوم‌تر هستند. این ویژگی آن‌ها را برای استفاده در محیط‌های صنعتی و شبکه‌های با ترافیک بالا مناسب می‌سازد.

utp یاsftp 1


مقایسه از نظر کیفیت سیگنال :

کابل UTP:

کابل‌های UTP ممکن است در مسافت‌های طولانی‌تر دچار افت کیفیت سیگنال شوند، به ویژه در محیط‌های با تداخل.

کابل SFTP:

به دلیل وجود شیلد، کابل‌های SFTP کیفیت سیگنال بهتری را فراهم می‌کنند و می‌توانند در مسافت‌های طولانی‌تر بدون افت کیفیت داده‌ها عمل کنند.

download 7

مقایسه از نظر هزینه و نصب :

کابل UTP:

کابل‌های UTP معمولاً هزینه کمتری دارند و نصب آن‌ها نیز آسان‌تر است. این ویژگی‌ها آن‌ها را به گزینه‌ای محبوب برای شبکه‌های خانگی و اداری تبدیل کرده است.

کابل SFTP:

کابل‌های SFTP به دلیل ساختار پیچیده‌تر و وجود شیلد، معمولاً هزینه بیشتری دارند و نصب آن‌ها ممکن است نیاز به تخصص بیشتری داشته باشد.

images

کاربردهای کابل شبکه UTP و SFTP :

کابل UTP:

این کابل‌ها بیشتر در شبکه‌های خانگی، اداری و محیط‌های با نویز کم استفاده می‌شوند. استانداردهای مختلفی مانند Cat5، Cat5e و Cat6 برای این نوع کابل‌ها وجود دارد.

کابل SFTP:

کابل‌های SFTP معمولاً در محیط‌های صنعتی، مراکز داده و شبکه‌های با ترافیک بالا و حساس به تداخل استفاده می‌شوند. این کابل‌ها برای انتقال داده‌های با کیفیت بالا و در شرایط سخت مناسب هستند.

انتخاب بین کابل UTP و SFTP بستگی به نیازهای خاص شبکه و شرایط محیطی دارد. اگر شما در یک محیط با نویز بالا کار می‌کنید یا نیاز به کیفیت سیگنال بالا دارید، کابل SFTP گزینه بهتری است. اما اگر هزینه و سادگی نصب برای شما اولویت دارد و در یک محیط با نویز کم کار می‌کنید، کابل UTP می‌تواند گزینه مناسبی باشد. در نهایت، انتخاب صحیح کابل می‌تواند به بهبود عملکرد شبکه و افزایش کارایی آن کمک کند.
