ماژول فیبر نوری سیسکو

lazy

ماژول های سیسکو ( Cisco Modules) نوعی قطعه ی سخت افزاری اند که باعث ایجاد اتصال دو دستگاه از تجهیزات شبکه می شوند و کاربران به کمک آن ها می توانند کلید های رمزگذاری در هر اتصال را انجام دهند.

ماژول های سیسکو پشتیبانی سوئیچ هایی که مجهز به پورت Uplink هستند را انجام می دهند و از آن ها برای ارتقاء سیستم و افزایش سرعت و کیفیت تبادل اطلاعات بین تجهیزات سخت افزاری استفاده می شوند.

استفاده از ماژول های سیسکو برای منظورهای مختلف باعث ایجاد اتصال ایمن، قوی و سریع برای تمامی افراد می شوند و امکان خراب شدن این قطعه بسیار کم است. این قطعه به کمک تکنولوژی فیبر نوری که بیشترین سرعت را دارند، داده ها و اطلاعات را با بالاترین کیفیت جا به جا و انتقال می دهند.

download 2

کاربرد ماژول فیبر نوری سیسکو

ماژول سیسکو کاربرد های بسیاری برای کاربران ایجاد می کند که تعدادی از کاربرد های آن شامل موارد زیر است:

  1. افزایش تعداد پورت ها؛
  2. تقویت سیگنال ها و افزایش قابلیت های پردازشی؛
  3. پشتیبانی از پروتکل ها و استاندارد ها؛
  4. انتقال داده با بالاترین سرعت و کیفیت؛
  5. بهبود امنیت شبکه.
download 3

انواع ماژول فیبر نوری سیسکو

ماژول سیسکو دارای طرح ها و مدل های گوناگونی است و کاربران با توجه به محصول متناسب با دستگاه و نیاز خود می توانند مناسب ترین نوع آن را انتخاب و استفاده کنند.انواع متنوع ماژول فیبر نوری سیسکو برای استفاده ی کاربران موجود می باشد و یکی از قطعات و موارد پر کاربرد در شبکه ها هستند.بر اساس سرعت، ماژول های فیبر نوری را تقسیم بندی و به بازار عرضه می کنند. جا به جایی و انتقال اطلاعات در این نوع ماژول ها با سرعت بالایی انجام می شوند و با توجه به اینکه کاربران در چه نوع شبکه ای از ماژول ها استفاده می کنند، با انواع متفاوتی از جهت سرعت در بازار موجود هستند.

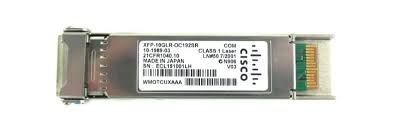

ماژول فیبر نوری سیسکو XFP

ماژول فیبر نوری سیسکو XFP ( Gigabit Small Factor Pluggable) نوعی ماژول است که به راحتی روی سوئیچ ها استفاده می شوند.انتقال داده ها مهمترین کاربرد ماژول ها هستند و در این ماژول انتقال داده ها با سرعت عالی برای شبکه هایی که فاقد Bootlenecks اند مناسب می باشند.در این نوع ماژول در صورت روشن بودن دستگاه، تعویض ماژول به آسانی انجام می شود زیرا قابلیت Hot Swap را دارد.

download 4

ماژول فیبر نوری سیسکو SFP

ماژول فیبر نوری سیسکو SFP ( Small Form Factor Pluggable ) نوعی قطعه است که افراد به وسیله آن بر اساس نیاز و منظورهای مختلف خود، دستگاه مورد نظر را ارتقاء می دهند و داده های خود را با سرعت و کیفیت بالا انتقال دهند. این قطعه ی سخت افزاری کاربردهای متعددی برای کاربران دارد و از پر کاربردترین ماژول های فیبر نوری می باشد.بیشترین کاربرد و استفاده ی SFP در شبکه های زیر ساخت و انتقال اطلاعات و داده ها است و در دستگاه هایی مانند سوئیچ ها و روتر در شبکه ها، متصل و استفاده می شوند.پورتSFP  کاربرد زیادی در شبکه های زیرساخت و انتقال داده ها و اطلاعات را دارد و در دستگاه هایی مانند سوئیچ ها و روتر شبکه، متصل شده و عملکرد خود را انجام میدهد.

download 5

تفاوت ماژول فیبر نوری سیسکو SFP با XFP

  • XFP براساس استاندارد XFP MSA بوده ولی SFP طبق استاندارد IEEE802 و SFF-8472 تولید شده است.
  • ماژول SFP به نسبت کوچکتر و ارزان تر از ماژول XFP در بازار ارایه شده است.
  • ماژول SFP نرخ انتقال داده ۱۰ گیگ را پشتیبانی نمی کند، ولی توانایی XFP یک ماژول ۱۰ گیگ است.
download 6

انواع ماژول فیبر نوری سیسکو SFP

ماژول سیسکو SFP-10G-T-X:

دارای فرم فاکتور SFP+ و رابط RJ-45 است تا از کابل های CAT5e/CAT6A/CAT7 برای اتصال به نقاط انتهایی با پورت های 10GBASE-T تعبیه شده استفاده شود. آنها برای فواصل تا 30 متر مناسب هستند و یک راه مقرون به صرفه برای اتصال در قفسه ها و در رک های مجاور ارائه می دهند.

مشخصات ماژول سیسکو SFP-10G-T-X

  • سرعت: 10 گیگابیت بر ثانیه
  • نوع کابل: Cat6A/Cat7 یا بهتر
  • فاصله: تا 30 متر
  • حداکثر مصرف برق (W): 2.5 وات
images 1

ماژول Cisco SFP-10G-SR-S (S-Class)

ماژول Cisco 10GBASE-SR از طول پیوند 26 متری روی فیبر چند حالته (MMF) درجه استاندارد فیبر توزیع شده (FDDI) پشتیبانی می کند. با استفاده از 2000 مگاهرتز * کیلومتر MMF (OM3)، طول پیوند تا 300 متر امکان پذیر است. با استفاده از 4700 مگاهرتز * کیلومتر MMF (OM4)، طول پیوند تا 400 متر امکان پذیر است. SFP-10G-SR-S از FCoE پشتیبانی نمی کند.

images 2

ماژول سیسکو SFP-10G-SR

ماژول Cisco 10GBASE-SR از طول پیوند 26 متری روی فیبر چند حالته (MMF) درجه رابط داده توزیع شده فیبر (FDDI) پشتیبانی می کند. با استفاده از 2000MHzkm MMF (OM3)، تا 300 متر طول پیوند امکان پذیر است. با استفاده از 4700MHzkm MMF (OM4)، تا 400 متر طول پیوند امکان پذیر است.

download 7

ماژول سیسکو SFP-10G-SR-X

Cisco SFP-10G-SR-X یک ماژول چند نرخی* 10GBASE-SR، 10GBASE-SW و OTU2/OTU2e برای دامنه دمای عملیاتی گسترده است. از طول پیوند 26 متری در فیبر چند حالته درجه یک فیبر استاندارد رابط داده توزیع شده (FDDI) پشتیبانی می کند. با استفاده از 2000MHzkm MMF (OM3)، تا 300 متر طول پیوند امکان پذیر است. با استفاده از 4700MHzkm MMF (OM4)، تا 400 متر طول پیوند امکان پذیر است.

download 11

ماژول سیسکو SFP-10G-SR-I

Cisco SFP-10G-SR-I یک ماژول چند نرخی 10GBASE-SR، 10GBASE-SW و OTU2/2e برای محدوده دمای عملیاتی صنعتی است. این ماژول همچنین از گزینه های نرخ داده CPRI 3، 4، 5، 6، 7، 7a، 8 پشتیبانی می کند. این ماژول از طول پیوند 26 متر در فیبر استاندارد چند حالته (MMF) با درجه استاندارد فیبر توزیع شده (FDDI) پشتیبانی می کند. با استفاده از 2000MHzkm MMF(OM3)، تا 300 متر طول پیوند امکان پذیر است. با استفاده از 4700MHzkm MMF (OM4)، تا 400 متر طول پیوند امکان پذیر است.

download 12

ماژول سیسکو SFP-10G-LRM

ماژول Cisco 10GBASE-LRM از طول پیوندهای 220 متری روی فیبر استاندارد چند حالته (MMF) رابط داده توزیع شده فیبر (FDDI) پشتیبانی می کند. برای اطمینان از رعایت مشخصات بر روی فیبرهای درجه FDDI، OM1 و OM2، فرستنده باید از طریق یک سیم پچ تهویه کننده حالت کوپل شود. برای برنامه های بیش از OM3 یا OM4 نیازی به سیم پچ تهویه حالت نیست

download 13

ماژول سیسکو FET-10G

فرستنده و گیرنده توسعه دهنده فابریک سیسکو FET-10G از طول پیوند تا 100 متر در فیبر چند حالته OM3 یا OM4 با لیزر بهینه شده پشتیبانی می کند. فقط روی پیوندهای فابریک از Nexus 2000 به سوئیچ مادر Cisco پشتیبانی می‌شود. توجه داشته باشید این محصول به صورت تکی قابل سفارش نیست.

download 14

ماژول Cisco SFP-10G-LR-S (S-Class)

ماژول Cisco 10GBASE-LR از طول پیوند 10 کیلومتری روی فیبر تک حالته استاندارد (SMF) (G.652) پشتیبانی می کند. SFP-10G-LR-S از FCoE پشتیبانی نمی کند.

download 15

ماژول سیسکو SFP-10G-LR-X

Cisco SFP-10G-LR-X یک ماژول چند نرخی 10GBASE-LR، 10GBASE-LW و OTU2/OTU2e برای دامنه دمای عملیاتی گسترده است. این فیبر استاندارد Single-Mode (SMF, G.652) از طول پیوند 10 کیلومتری پشتیبانی می کند.

download 16

ماژول سیسکو SFP-10G-LR10-I

Cisco SFP-10G-LR10-I از طول پیوند 10 کیلومتری روی فیبر استاندارد تک حالته (SMF, G.652) پشتیبانی می کند. SFP-10G-LR10-I برای محدوده دمای عملیاتی صنعتی است. SFP-10G-LR10-I همچنین از گزینه های داده های CPRI 3، 4، 5، 6، 7، 7a، 8 پشتیبانی می کند.

download 17

Cisco SFP-10G-BXD-I و SFP-10G-BXU-I برای 10 کیلومتر (برنامه های دو طرفه تک فیبر)

سیسکو SFP-10G-BXD-I و SFP-10G-BXU-I SFP بر روی یک رشته SMF استاندارد کار می کنند.

یک دستگاه SFP-10G-BXD-I همیشه به یک دستگاه SFP-10G-BXU-I با یک رشته SMF استاندارد با برد انتقال عملیاتی تا 10 کیلومتر متصل است.

ارتباط روی یک رشته فیبر با جدا کردن طول موج انتقال دو دستگاه، همانطور که در شکل 3 نشان داده شده است، به دست می آید. 10G-BXU-I در طول موج 1270 نانومتر ارسال می کند و سیگنال 1330 نانومتر را دریافت می کند. در شکل 3 به وجود یک تقسیم کننده تقسیم طول موج (WDM) که در SFP ادغام شده است تا مسیرهای نوری 1270 نانومتری و 1330 نانومتری را تقسیم کند، توجه کنید. این ماژول همچنین از گزینه های 3، 4، 5، 6، 7، 7a، 8 CPRI پشتیبانی می کند.

download 19

ماژول Cisco SFP-10G-ER-S (S-Class)

ماژول Cisco 10GBASE-ER از طول پیوند تا 40 کیلومتر در SMF (G.652) پشتیبانی می کند. SFP-10G-ER-S از FCoE پشتیبانی نمی کند.

download 20
