ماژول فیبر نوری چیست؟

lazy

ماژول فیبر نوری یک تکنولوژی پیشرفته است که در ارتباطات و انتقال داده ها استفاده می شود. این ماژول ها از نور به جای سیم های مسی برای انتقال اطلاعات استفاده می کنند، که باعث افزایش سرعت و کارایی ارتباطات می شود. از آنجا که نور از تداخل الکترومغناطیسی تحت تأثیر قرار نمی گیرد، ماژول های فیبر نوری مناسب برای محیط های با نویز بالا و فاصله های طولانی هستند.استفاده از ماژول های فیبر نوری در شبکه های کامپیوتری و ارتباطات، به کاهش هزینه ها و افزایش سرعت ارتباطات کمک می کند. این ماژول ها قابلیت انتقال داده ها با سرعت بالا را دارند و از تأخیر کمتری نسبت به روش های قدیمی انتقال داده ها برخوردارند. همچنین، ماژول های فیبر نوری از نظر امنیتی نیز بسیار ایده آل هستند، زیرا اطلاعات ارسالی از طریق نور قابل تشخیص نیستند.در نهایت، استفاده از ماژول های فیبر نوری به کاهش انرژی مصرفی و افزایش کارایی سیستم ها کمک می کند. این تکنولوژی به دلیل ویژگی های منحصر به فرد خود، به عنوان یک راه حل پایدار و پیشرفته برای ارتباطات و انتقال داده ها شناخته می شود و در آینده نقش مهمی در توسعه فناوری ارتباطات خواهد داشت.

download 5 3

فیبر نوری چیست؟

فیبر نوری یک فناوری ارتباطات پیشرفته است که اطلاعات را از طریق نور به جای سیم های مسی یا مسیله های بی سیم انتقال می دهد. این فناوری از نور به عنوان رسانه انتقال اطلاعات استفاده می کند و به دلیل سرعت بالا و پهنای باند بیشتر، برای انتقال داده ها در فواصل طولانی بسیار مناسب است.استفاده از فیبر نوری در شبکه های ارتباطات، این امکان را فراهم می کند که اطلاعات با سرعت بالا و با کیفیت بالا منتقل شوند. این فناوری به دلیل مقاومت بالا در برابر تداخل الکترومغناطیسی و افت انرژی کمتر، برای انتقال اطلاعات در محیط های پر سر و صدا و پر تداخل بسیار مناسب است.از جمله مزایای استفاده از فیبر نوری می توان به امنیت بالا، سرعت انتقال داده ها، پهنای باند بالا، مقاومت در برابر تداخل و افت انرژی کمتر اشاره کرد. به طور کلی، فیبر نوری به عنوان یک فناوری پیشرفته و موثر در ارتباطات امروزی، نقش بسیار مهمی را ایفا می کند و احتمالا در آینده نیز از اهمیت بیشتری برخوردار خواهد بود.

images 1 5

کارایی فیبر نوری

فیبر نوری یک فناوری پیشرفته است که در ارتباطات و انتقال داده ها استفاده می شود. این فناوری از نور به جای سیم های مسی برای انتقال اطلاعات استفاده می کند و این امر باعث افزایش سرعت و کارایی ارتباطات می شود. با توجه به این ویژگی ها، فیبر نوری به عنوان یکی از بهترین راه حل ها برای انتقال داده ها در شبکه های ارتباطی شناخته می شود.استفاده از فیبر نوری در شبکه های ارتباطی باعث افزایش کارایی و کاهش اخطارات احتمالی مرتبط با انتقال داده ها می شود. این فناوری به دلیل عدم تداخل با سیگنال های الکتریکی و مقاومت در برابر تداخلات الکترومغناطیسی، بهترین گزینه برای انتقال داده ها در محیط های پر از نویز و تداخلات است.با توجه به اینکه فیبر نوری از نور برای انتقال اطلاعات استفاده می کند، این فناوری به عنوان یکی از پایدارترین و پرکارایی ترین روش ها برای انتقال داده ها شناخته می شود. به طور کلی، استفاده از فیبر نوری در شبکه های ارتباطی باعث افزایش سرعت، کاهش هزینه ها و افزایش کارایی ارتباطات می شود.

images 2 4

مزایا و معایب فیبر نوری

فیبر نوری یک فناوری پیشرفته است که امکان انتقال داده‌ها با سرعت بالا و کیفیت بالا را فراهم می‌کند. این فناوری از نور به جای سیم برای انتقال داده‌ها استفاده می‌کند و به دلیل این ویژگی، سرعت انتقال داده‌ها در فیبر نوری بسیار بالا است. این امر باعث می‌شود که ارتباطات اینترنتی سریعتر و پایدارتر باشند و کاربران بتوانند به راحتی از اینترنت استفاده کنند.اما همانطور که همه چیز مزایا دارد، فیبر نوری نیز معایب خود را دارد. یکی از معایب این فناوری، هزینه بالای نصب و نگهداری آن است. نصب فیبر نوری نیاز به تجهیزات و تخصص فنی دارد که هزینه‌های زیادی را برای شرکت‌ها و کاربران ایجاد می‌کند. علاوه بر این، فیبر نوری حساسیت بالایی نسبت به خرابی و نقصان دارد که ممکن است باعث قطع ارتباطات شود و مشکلاتی برای کاربران ایجاد کند.در نهایت، با وجود معایبی که دارد، فیبر نوری همچنان یکی از بهترین راه‌حل‌ها برای انتقال داده‌ها با سرعت بالا و کیفیت بالا است. این فناوری امکان ارتباطات پایدار و سریع را فراهم می‌کند و به کاربران این امکان را می‌دهد که از اینترنت با سرعت بالا و بدون قطعی استفاده کنند. به طور کلی، فیبر نوری یک فناوری پیشرفته و موثر است که در زمینه ارتباطات اینترنتی تاثیر بسیاری دارد.

images 3 3

ساختار ماژول فیبر نوری

قسمت های اصلی یک ماژول فیبر نوری شامل: یک فرستنده و گیرنده، محلی برای اتصال کابل فیبر نوری به ماژول و محلی برای اتصال ماژول به دستگاه الکترونیکی که در آن نصب می شود. یک سیستم ورودی / خروجی اولیه (BIOS) استاندارد ، که به صورت یک تراشه کامپیوتری کوچک در یک ماژول فیبر نوری است. BIOS به ماژول اجازه می دهد، تا اجزای خود را شناسایی کند و اطلاعات را بین ماژول و دستگاه الکترونیکی به عقب و جلو منتقل کند.اجزای ماژول فیبر نوری بر روی یک برد قرار دارند و در اکثر وسایل الکترونیکی که برای استفاده شخصی طراحی شده اند، این برد نسبتا کوچک است و به راحتی توسط مهندس کامپیوتر نصب می شود.لوازم الکترونیکی پیچیده‌تر با اتصالات فیبر نوری زیاد ممکن است به ماژول های فیبر نوری بزرگ‌تر و پیچیده‌تری نیاز داشته باشند که به آن‌ها امکان می دهد همزمان به بسیاری از کابل‌های فیبر نوری مختلف متصل شوند.برخی از این ماژول‌ها دارای چراغ‌های Activity (فعالیت) هستند، که به مالک سیستم نشان می‌دهند، ماژول چه زمانی فعال است؟ و چه کاری انجام می‌دهد؟ این می‌تواند ابزار مفیدی برای نظارت بر عملکرد یک ماژول فیبر نوری باشد.
ماژول‌های فیبر نوری به روش‌های مختلف به دستگاه‌های الکترونیکی متصل می شوند. ماژول‌ها را می‌توان به برد وصل کرد یا بر روی خط نوری برد لحیم کرد. اتصال بین ماژول فیبر نوری و کابل فیبر نوری نیز بسته به مشخصات دوشاخه انتهای کابل می‌تواند به اشکال مختلفی باشد. اگرچه تعدادی شرکت مختلف وجود دارند که ماژول‌ها را طراحی می‌کنند، اما طراحی آن‌ها اساساً از یک ماژول به ماژول دیگر یکسان است.
برای اطمینان از اینکه دستگاه‌ها می‌توانند با انواع کابل‌های الکترونیکی و فیبر نوری متصل شوند، بسیاری از ماژول‌ها یک توافق چند منبع دارند. یعنی اجزای مکانیکی، فیزیکی و حرارتی ماژول بر نحوه ورود و خروج اطلاعات نوری به ماژول تأثیر نمی‌گذارد.

images 4 2

انواع ماژول فیبر نوری

 1- Cable Types :

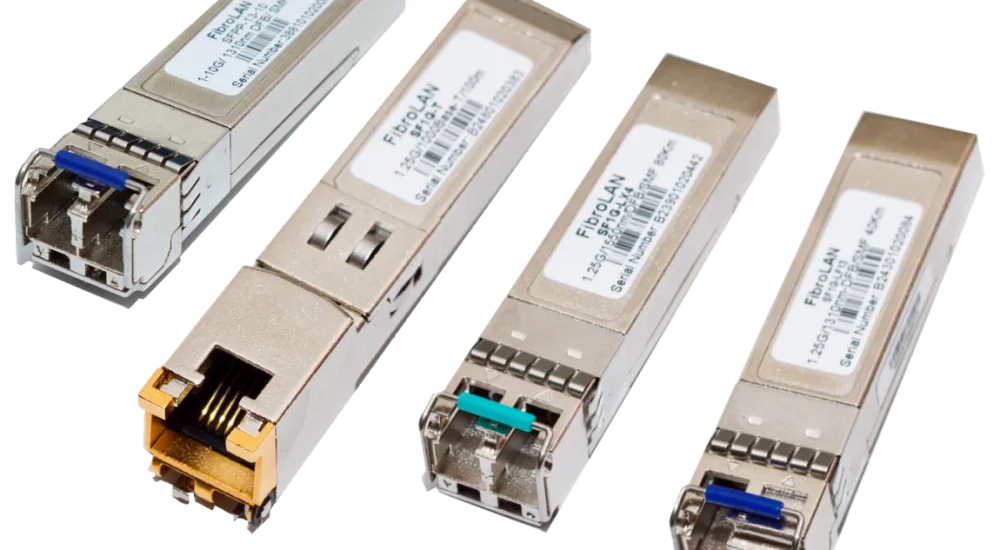

ماژول‌های SFP می توانند هم روی کابل فیبر نوری و هم بر روی سیم مسی کار کنند. بسته به نوع فیبر نوری، فرستنده و گیرنده‌های SFP را می توان به SFP های Single Mode (تک حالته) که با کابل فیبر نوری تک حالته کار می کنند و SFP های Multi Mode (چند حالته) که با فیبر نوری چند حالته کار می کنند، تقسیم بندی کرد.XBASE-T استاندارد IEEE است که پیش نیاز‌های ارسال اطلاعات در مورد کابل‌کشی جفت تابیده بدون محافظ را تعریف می‌کند و جنبه های مختلف اجرای Ethernet را بر روی این کابل‌کشی تعریف می‌کند. برای مثال شما در نگاه اول متوجه خواهید شد که ماژول‌های SFP، 1000 Base-T برای یک شبکه 1 گیگابایتی هستند.

images 5 1

2- Transmission range (متفاوت بر‌حسب بازه انتقال):

برای مسافت‌های کوتاه‌تر، SFP های Multi Mode راه حل ارزان قیمت‌تر و بهینه‌تر را ارائه می‌دهند. رایج‌ترین SFP های Multi Mode طول موج 850 نانومتری تا 550 متر هستند. اگر فاصله انتقال Multi Mode طولانی مورد نیاز باشد، طول موج 1310 نانومتر نیز برای حداکثر فاصله انتقال 2 کیلومتر در دسترس است.برای مسافت‌های طولانی‌تر، SFP های Single Mod می‌توانند از 10 کیلومتر تا 200 کیلومتر را انتقال دهند. استاندارد 1310nm LX SFP می‌تواند به 10 کیلومتر برسد و EX SFP 1310nm توسعه یافته می‌تواند حتی به 40 کیلومتر هم برسد. استاندارد 1550 نانومتری ZX SFP می‌تواند به 80 کیلومتر برسد و ZX SFP 1550 نانومتری توسعه یافته می‌تواند به 160 کیلومتر برسد.فاصله انتقال BiDi SFP هنگام استفاده از طول موج های مختلف از 10 کیلومتر تا 160 کیلومتر متغیر است. رایج ترین جفت‌های طول موج برای BiDi SFP 1310nm/1550nm، 1310nm/1490nm و 1510nm/1590nm هستند و فاصله انتقال تا 200 کیلومتر در صورت استفاده از طول موج‌های چندگانه (DWDM/CWDM) است.

download 4 5

3- Transmission Rate (ماژول‌هایSFP که برحسب نرخ انتقال متفاوت هستند):

از اترنت پرسرعت گرفته تا اترنت گیگابیتی تا اترنت 10 گیگابیت، 40 گیگابیت، 25 گیگابیت و 100 گیگابایت، روند به سمت سرعت‌های بالاتر و پهنای باند بالاتر غیرقابل توقف بوده است. از زمان توسعه SFP، پیشرفت‌های مدرن به ترکیب اضافه شده است. یعنی SFP+ برای 10 گیگابیت، SFP28 برای اترنت 25 گیگابیتی، QSFP برای اترنت 40 گیگابیتی و در نهایت QSFP28 برای اترنت 100 گیگابیتی اکنون در دسترس هستند.

4- Application (ماژول‌های SFP که برحسب کاربرد متفاوت هستند):

انتقال و دریافت صدا و تصویر HD، شبکه‌های نوری غیرفعال (PON)، Multi Plex و شبکه‌های Simplex نیز برخی از رایج‌ترین کاربردهای ماژول‌هایSFP هستند. مثلاً: SFPهای ویدئویی3G-SDI برای فراهم کردن پیش‌نیازهای استاندارد بالای انتقال ویدئو در محیط‌های با کیفیت بالا (HD) طراحی شده‌اند.PON SFP برای پایانه‌های خط نوری (Optical Line Terminals) در دفاتر مرکزی و پایانه‌ها یا واحدهای شبکه نوری (ONTs/ONU) در محل مشترکین استفاده می‌شود. هم‌چنین CWDM SFP و DWDM SFP توسط سیستم‌های مخابراتی برای انتقال از راه دور استفاده می‌شود و امکان انتقال سیگنال‌های متعدد به طور همزمان روی یک فیبر نوری واحد را فراهم می‌کند.

images 6 1

انواع ماژول های فیبر نوری SFP

1000BASE-T SFP for Copper Networks- GLC T:

به منظور پشتیبانی از شبکه های سیسم مسی به هم تابیده شده CAT5 در حداکثر مصافت 100 متر طراحی شدهو مورد استفاده قرار میگیرد.

download 1 8

1000BASE-SX SFP for Multimode Fiber Only GLC SX MM:

 طراحی ای ماژول طبق استاندارد IEEE 802.3z برای پشتیبانی از فیبرنوری مالتی مد با طول موج 50 μm تا مسافت 550 متر تا حداکثر 1 کیلومترصورت گرفته است.

download 2 8

1000BASE-LX/LH SFP for Both Multimode and Single-Mode Fibers:

این نوع از ماژول SFP طبق استاندارد IEEE 802.3z  در مسافت 10 کیلومتر بر روی شبکه های span فیبر نوری single mode  و مسفت 550 متر بر روی انواع فیبر نوریmulti mode. قابلیت کارکرد دارد.

download 3 8

1000BASE-EX SFP for Long-Reach Single-Mode Fibers:

این نوع از ماژول های SFP سیسکو طراحی شده برای ارتباطات دوردست با مسافت حداکثر 40 کیلومتر توسط انواع فیبر های نوری single mode که البته برای ارتباطات back to back برای کاهش قدرت لیزر نیازمند استفاده از یک آداپتور خاص 5db- در دو سر لینک میباشد .

download 4 8

1000BASE-ZX SFP for Long-Reach Single-Mode Fibers :

این نوع ماژول SFP مناسب برای ارتباطات با مسافت حداکثر 70 کیلومتر بر روی فیبر نوری Single Mode با شدت تابش 21db که بسته به نوع و کیفیت فیبر نوری ، افت خواهد داشت ، ولی برای ارتباطات Back to Back میبایست از کاهنده 10db به لحاظ جلوگیری از overloading استفاده نمود .

download 5 5

سازگاری ماژول فیبر نوری

از آن‌جایی که استاندارد بین المللی رسمی و تنظیم شده‌ای برای ماژول‌های SFP وجود ندارد.تشخیص سازگاری SFP به طرز فریب دهنده‌ای مشکل است. در عوض، سازگاری در قرارداد چند منبع (MSA) یافت می شود. این توافق نامه‌ای است که توسط تعدادی از تولیدکنندگان پشتیبانی می‌شود که با یکدیگر همکاری می‌کنند تا ابزاری مطمئن برای ترکیب و تطبیق موفقیت‌آمیز مارک‌های SFP ارائه دهند.چالش‌ این است که، علی‌رغم وجود قرار چند منبع (MSA)، ماژول‌های SFP زمانی که برندها با هم ترکیب نشوند، بهترین عملکرد را دارند. و این مانع بزرگی برای بهینه سازی هزینه تجهیزات به وجود می‌آورد. شما می‌توانید دستورالعمل‌های MSA را دنبال کنید و سعی کنید از قطعات کم‌هزینه در اجزای مختلف شبکه خود استفاده کنید، یا می‌توانید سازگاری را ساده کنید و فقط از محصولات یک برند استفاده کنید. به طور کلی، سازگاری MSA را می‌توان با موفقیت در اکثر شبکه‌ها استفاده کرد.

images 7 1

چرا به ماژول فیبر نوری نیاز داریم ؟

استفاده از ماژول فیبر نوری در شبکه‌های ارتباطی امروزی اهمیت بسیاری دارد. این ماژول‌ها به عنوان واسطه‌ای بین دستگاه‌های الکترونیکی و کابل‌های فیبر نوری عمل می‌کنند و انتقال اطلاعات با سرعت بالا و کیفیت بالا را فراهم می‌کنند. از آنجایی که فیبر نوری از نور به جای امواج الکترومغناطیسی برای انتقال اطلاعات استفاده می‌کند، این ماژول‌ها به دلیل عدم تداخل الکترومغناطیسی و افزایش امنیت اطلاعات بسیار مورد توجه قرار می‌گیرند.همچنین، ماژول‌های فیبر نوری به دلیل قابلیت انتقال اطلاعات بر روی فواصل طولانی بدون افت سرعت و کیفیت، برای ارتباطات از راه دور و ارتباطات شبکه‌های بزرگ بسیار مناسب هستند. این ویژگی‌ها باعث شده است که استفاده از ماژول‌های فیبر نوری در شبکه‌های ارتباطی مختلف از جمله اینترنت، تلفن همراه، تلویزیون و غیره بسیار رایج شود.در نهایت، با توجه به رشد روزافزون ترافیک اطلاعاتی و نیاز به انتقال اطلاعات با سرعت بالا و کیفیت بالا، استفاده از ماژول‌های فیبر نوری برای ارتباطات شبکه‌های امروزی ضروری است. این ماژول‌ها به عنوان یک فناوری پیشرفته و موثر در ارتباطات امروزی شناخته می‌شوند و نقش بسیار مهمی در بهبود عملکرد و کارایی شبکه‌های ارتباطی دارند.
