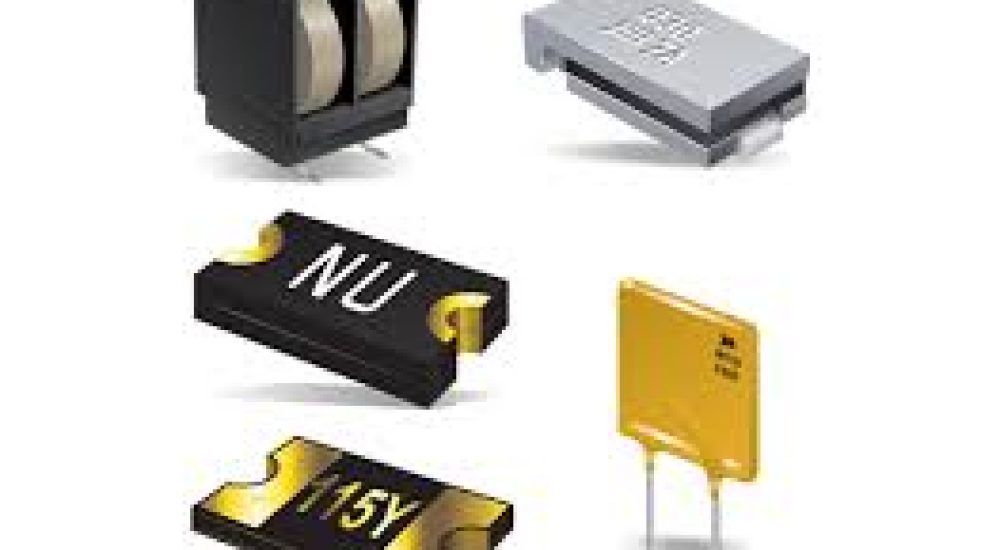

فیوزهای برگشتپذیر: اصول، انواع و کاربردها
در سامانههای الکترونیکی مدرن، حفاظت از تجهیزات در برابر جریان بیش از حد یا اتصال کوتاه امری ضروری است. فیوزهای سنتی با قطع دائمی جریان به محافظت از مدار کمک میکنند، اما جایگزینی مداوم آنها در کاربردهای حساس زمانبر و پرهزینه است. فیوزهای برگشتپذیر که معمولاً بر پایه فناوری پلیمرها یا موادی با حافظه حرارتی عمل میکنند، این مشکل را با بازیابی خودکار پس از رفع خطا حل میکنند.
فیوزهای برگشتپذیر: اصول، انواع و کاربردها
انواع فیوزها و مقایسه آنها
فیوزها بهعنوان تجهیزات حفاظتی در مدارهای الکتریکی وظیفه قطع جریان اضافی یا اتصال کوتاه را برعهده دارند. با توجه به نوع کاربرد، ساختار و فناوری، انواع مختلفی از فیوزها وجود دارند که در ادامه بررسی شده و با یکدیگر مقایسه میشوند.
فیوزهای سریع (Fast-Blow Fuses)
- فیوزهای سریع (Fast-Blow Fuses)
-
- ویژگیها:
- واکنش سریع به افزایش جریان ناگهانی.
- مناسب برای حفاظت مدارهایی که نسبت به جریان اضافی حساس هستند.
- کاربردها:
- مدارهای الکترونیکی دقیق، مانند تجهیزات پزشکی یا دستگاههای اندازهگیری.
- ویژگیها:
- فیوزهای کندکار (Time-Delay Fuses)
-
- ویژگیها:
- طراحیشده برای تحمل جریانهای لحظهای (مانند جریان راهاندازی موتورها) بدون قطع مدار.
- کاربردها:
- تجهیزات با جریان اولیه بالا، مانند موتورها و ترانسفورماتورها.
فیوزهای حرارتی (Thermal Fuses)
- تجهیزات با جریان اولیه بالا، مانند موتورها و ترانسفورماتورها.
- ویژگیها:
- فیوزهای حرارتی (Thermal Fuses)
-
- ویژگیها:
- بر اساس دما عمل میکنند و در دمای خاصی مدار را قطع میکنند.
- کاربردها:
- حفاظت دستگاههای حرارتی، مانند خشککنها و بخاریها.
- ویژگیها:
-
فیوزهای برگشتپذیر (Resettable Fuses)
-
- ویژگیها:
- با استفاده از مواد پلیمری یا حرارتی، پس از رفع خطا به حالت اولیه بازمیگردند.
- طول عمر بالا و نیازی به تعویض ندارند.
- کاربردها:
- دستگاههای الکترونیکی قابلحمل، سیستمهای مخابراتی و باتریها.
- ویژگیها:
- فیوزهای ولتاژ بالا (High Voltage Fuses)
-
- ویژگیها:
- مناسب برای کاربردهایی که نیاز به حفاظت در برابر ولتاژهای بالا دارند.
- ساختار قوی و مقاوم در برابر آرک الکتریکی.
- کاربردها:
- تجهیزات توزیع و انتقال برق، مانند خطوط فشار قوی.
فیوزهای مینیاتوری (Miniature Fuses)
- تجهیزات توزیع و انتقال برق، مانند خطوط فشار قوی.
- ویژگیها:
- فیوزهای مینیاتوری (Miniature Fuses)
-
- ویژگیها:
- کوچک و سبک برای کاربردهای محدود به فضا.
- انواع سریع و کندکار دارند.
- کاربردها:
- تجهیزات الکترونیکی مصرفی، مانند تلویزیون و لپتاپ
- ویژگیها:
مقایسه انواع فیوزها:
فیوزهای برگشتپذیر: اصول، انواع و کاربردها
اصول عملکرد فیوزهای برگشتپذیر
فیوزهای برگشتپذیر بهطور کلی از مکانیسمهای مختلفی برای قطع جریان و سپس بازگشت خود به حالت اولیه استفاده میکنند. در این نوع فیوزها، پس از شناسایی شرایط اضافه بار یا اتصال کوتاه، فیوز بهطور موقت جریان را قطع میکند و هنگامی که شرایط به حالت نرمال باز میگردد، فیوز بهطور خودکار مجدداً فعال میشود. این مکانیسم معمولاً بر پایهی اصول زیر است:
-
قطع جریان با استفاده از عنصر حساس به دما:
در این سیستم، فیوز شامل یک ماده رسانا یا سیمی است که با افزایش دما ناشی از عبور جریان بالا، ذوب شده و جریان را قطع میکند. پس از کاهش دما و بازگشت به حالت عادی، این عنصر مجدداً به وضعیت اولیه باز میگردد.
-
مکانیزم بازیابی مکانیکی: در برخی فیوزهای برگشتپذیر، یک سوئیچ یا مکانیسم مکانیکی بهکار رفته است که پس از قطع جریان، میتواند بهطور خودکار یا دستی فیوز را بازنشانی کند. این مکانیزم معمولاً در فیوزهایی با سرعت پاسخدهی بالاتر استفاده میشود.
-
استفاده از مواد فاز تغییرپذیر (PCM):
برخی از فیوزهای برگشتپذیر از مواد فاز تغییرپذیر بهره میبرند که میتوانند با تغییر دما از یک حالت جامد به مایع تبدیل شوند و جریان را قطع کنند. پس از برگشت دما به شرایط نرمال، این مواد مجدداً به حالت جامد باز میگردند و فیوز به وضعیت عادی خود باز میگردد.
در نهایت، اصول عملکرد فیوزهای برگشتپذیر مشابه با فیوزهای سنتی است، اما آنها در قابلیت بازیابی عملکرد خود و جلوگیری از نیاز به تعویض طراحی شدهاند.
اصول عملکرد فیوزهای برگشتپذیر
انواع فیوزهای برگشتپذیر
فیوزهای برگشتپذیر حرارتی (Thermal Resettable Fuses):
-
فیوزهای برگشتپذیر حرارتی (Thermal Resettable Fuses): این فیوزها بهوسیلهی یک عنصر حرارتی، که معمولاً یک سیم یا نوار رسانا است، جریان را قطع میکنند. هنگامی که جریان بیش از حد میشود، عنصر رسانا گرم شده و باعث ذوب یا انقطاع فیوز میشود. در این حالت، فیوز جریان را قطع کرده و سیستم را از آسیبدیدگی حفظ میکند. پس از کاهش دما، عنصر رسانا مجدداً به حالت عادی باز میگردد و جریان به مدار بازمیگردد.
ویژگیها:
-
-
بازگشت خودکار پس از رفع اضافه بار.
-
طراحی ساده و ارزان.
-
توانایی کنترل دما و حفاظت در برابر اضافه بار.
-
کاربردها: این فیوزها معمولاً در کاربردهای خانگی و مصرفی، مانند لوازم برقی خانگی، کامپیوترها و سیستمهای صوتی استفاده میشون
فیوزهای برگشتپذیر الکترومکانیکی (Electromechanical Resettable Fus
-
فیوزهای برگشتپذیر الکترومکانیکی (Electromechanical Resettable Fuses): این نوع فیوزها با استفاده از مکانیزمهای الکترومکانیکی، از قبیل رلهها یا سوئیچهای خودکار، عمل میکنند. هنگامی که جریان از حد مجاز فراتر میرود، یک مکانیزم داخلی باعث قطع جریان میشود. پس از رفع مشکل، فیوز بهطور خودکار به وضعیت نرمال باز میگردد. این نوع فیوزها معمولاً در سیستمهای پیچیدهتر با نیاز به عملکرد دقیق و بدون اختلال استفاده میشوند.
ویژگیها:
-
-
قابلیت تنظیم حساسیت به جریان.
-
بازگشت خودکار و قابل کنترل.
-
مناسب برای مدارهای پیچیدهتر و صنعتی.
-
کاربردها: در سیستمهای صنعتی، ماشینآلات سنگین، و مدارهای حساس مانند تجهیزات الکترونیکی پیشرفته بهکار میروند.
مزایای فیوزهای برگشتپذیر
-
افزایش کارایی سیستم:
یکی از بزرگترین مزایای فیوزهای برگشتپذیر، جلوگیری از توقفهای طولانی مدت در سیستمها است. بهویژه در صنایع بزرگ و مراکز داده، توقفهای مکرر به دلیل تعویض فیوزها میتواند هزینهبر باشد. این فیوزها با بازگشت خودکار، از توقفهای غیر ضروری جلوگیری میکنند.
-
کاهش هزینهها: فیوزهای برگشتپذیر بهدلیل نیاز نداشتن به تعویض مداوم، هزینههای نگهداری و تعمیرات را کاهش میدهند. در حالی که فیوزهای سنتی باید پس از عملکردن تعویض شوند، فیوزهای برگشتپذیر میتوانند عملکرد خود را بازنشانی کرده و همچنان ادامه دهند.
-
پایداری و امنیت بالا: این فیوزها در برابر اضافه بار و شرایط بحرانی، سیستم را بهطور مؤثری محافظت میکنند. بهویژه در مدارهایی که حساسیت بیشتری به جریان دارند، فیوزهای برگشتپذیر میتوانند از بروز آسیبهای جدی جلوگیری کنند.
-
عملکرد خودکار و سرعت بالای بازیابی: فیوزهای برگشتپذیر میتوانند در عرض چند ثانیه پس از رفع خطا دوباره فعال شوند. این ویژگی به ویژه در سیستمهایی که نیاز به حفاظت و بازگشت سریع به وضعیت عادی دارند، بسیار مهم است.
کاربردهای فیوزهای برگشتپذیر :
-
لوازم خانگی: در بسیاری از لوازم خانگی مانند تلویزیونها، یخچالها، مایکروویوها و تهویههای مطبوع، فیوزهای برگشتپذیر برای جلوگیری از آسیب در صورت بروز اضافه بار یا اتصال کوتاه استفاده میشوند.
-
دستگاههای الکترونیکی: در مدارهای پیچیده و دستگاههای الکترونیکی مانند کامپیوترها و تجهیزات ارتباطی، فیوزهای برگشتپذیر میتوانند از آسیب به دستگاه در اثر نوسانات برق جلوگیری کنند و بازگشت به حالت عملیاتی سریع را فراهم کنند.
-
مدارات صنعتی: در کارخانهها و سیستمهای صنعتی که باید بهطور مداوم و بدون توقف عمل کنند، استفاده از فیوزهای برگشتپذیر به کاهش زمان خرابی و هزینههای تعمیراتی کمک میکند.
-
سیستمهای انرژی خورشیدی: در سیستمهای انرژی خورشیدی، فیوزهای برگشتپذیر برای محافظت از پنلهای خورشیدی و تجهیزات الکتریکی در برابر اضافه بارها و نوسانات برق استفاده میشوند.
نتیجهگیری
فیوزهای برگشتپذیر بهعنوان یک نوآوری مهم در زمینه حفاظت الکتریکی شناخته میشوند که میتوانند عملکرد سیستمهای الکتریکی را بهبود بخشند. با توانایی بازگشت خودکار به حالت نرمال، این فیوزها از نظر اقتصادی و عملکردی مزایای زیادی دارند. اگرچه ممکن است در برخی شرایط خاص محدودیتهایی داشته باشند، استفاده از این فیوزها در سیستمهای پیچیده، صنعتی و تجاری بهطور فزایندهای در حال افزایش است. با توجه به مزایای آنها، این فیوزها به یک ابزار مهم در مهندسی برق تبدیل شدهاند و بهویژه در صنایعی که به حفاظت مداوم نیاز دارند، کاربرد فراوانی پیدا کردهاند.
